滚珠丝杠副的结构及材料
滚珠丝杠副的结构类型可以从滚珠的循环方式和消除轴向间隙的调整方法等方面进行区别。

1)滚珠循环方式
滚珠循环装置可分为两种：内循环及外循环方式。内循环方式如图2—2所示，在螺母2的侧面装有反向器4，滚珠利用反向器4越过丝杠的滚道顶部进入相邻的滚道，形成一个循环回路，其特点是滚珠在循环过程中始终与丝杠表面保持接触。这种循环方式的滚珠循环通道短，有利于减少滚珠数量，降低摩擦损失，提高传动效率。但反向器加丁精度要求高，装配调整不方便，不适宜重载传动。外循环方式中的滚珠在循．环时，滚珠离开丝杠滚道，在螺母体内或螺母体外的回珠滚道中循环。

目前常见的外循环形式有三种：

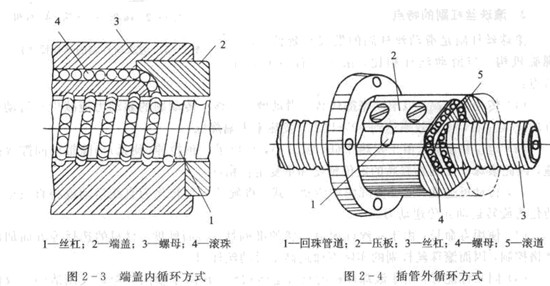

(1)端盖式。端盖式的结构如图2—3所示。在滚珠螺母上有纵向孔作为滚珠返回的通道，而在两端各装有一个有短弯槽的盖子，当滚珠滚到盖子处时，就被阻止而转弯，从返回通道回到滚道的另一端。
(2)插管式。插管式利用外插管子作为循环通道，其结梅如图2—4所示。
(3)斜槽式。在滚珠螺母的外表面上铣有一道供滚珠循环的斜槽，其两端各有圆孔与螺母的内螺旋滚道相通。

2)调整间隙和预紧的方法
为了保证滚珠丝杠副具有足够的轴向刚度和传动精度，必须消除滚珠螺母中的问隙。常用的调整间隙和预紧方法有以下几种：
