问：滚珠丝杠螺母副间隙的调整方法有哪几种?
答：滚珠丝杠机构的轴向间隙，一般是指丝杠固定不动，在限制螺母回转状态下，螺母受到轴向力时，螺母相对螺杆的轴向位移量。
消除滚珠丝杠螺母的间隙和对其施加预紧力，对于实现精密传动十分必要。为此常采用双螺母结构。常用的间隙调整方法如下：

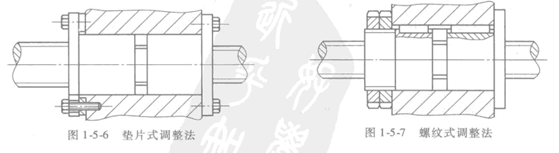

(1)垫片调整法垫片调整法如图1．5．6所示。一般用螺钉把两个带凸缘的螺母固定在壳体的两侧，并在其中一个螺母的凸缘中间加垫片，调整垫片的厚度使螺母产生轴向位移，以消除间隙和产生预紧力。

特点：结构简单可靠，刚性好，拆卸方便。因调整时需对垫片进行修磨，工作中不能随时调整，适用于一般精度的机构中。
(2)螺纹调整法如图1．5．7所示。一个螺母的外端有凸缘，另一个螺母的外端没有凸缘，而只有伸出套筒外的螺纹，并用两个圆螺母锁紧，调整圆螺母即可消除间隙。
特点：结构紧凑，调整方便，应用较广泛，但调整的轴向位移量不精确。
