滚珠丝杠螺母副的支承方式
    数控机床的进给系统要获得较高的传动刚度，除了加强滚珠丝杠螺母副本身的刚度外，滚珠丝杠的正确安装及支承结构的刚度也是不可忽视的因素：滚珠丝杠常用推力轴承支座，以提高轴向刚度(当滚珠丝杠的轴向负载很小时，也可用角接触球轴承支座)，滚珠丝杠在数控机床上的安装支承方式有以下几种。

(1)一端装推力轴承(固定一自由式)。

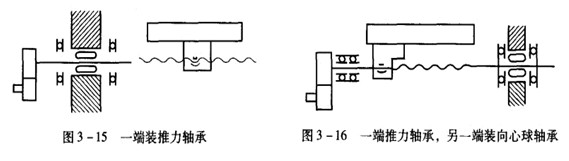

如图3-15所示，这种安装方式的承载能力小，轴向刚度低，只适用于短丝杠，一般用于数控机床的调节或升降台式数控铣床的立向(垂直)坐标中。

(2)一端装推力轴承，另一端装深沟球轴承(固定一支承式)。

如图3-16所示，这种方式可用于丝杠较长的情况。应将推力轴承远离液压马达等热源及丝杠上的常用段，以减少丝杠热变形的影响。

(3)两端装推力轴承(单推一单推式或双推一单推式)。

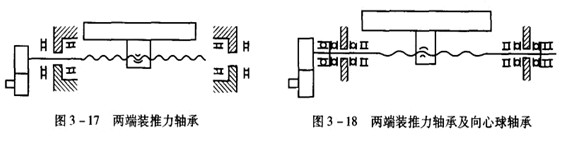

  如图3—17所示，把推力轴承装在滚珠丝杠的两端，并施加预紧拉力，这样有助于提高刚度，但这种安装方式对丝杠的热变形较为敏感，轴承的寿命较两端装推力轴承及向心球轴承方式低。

(4)两端装推力轴承及深沟球轴承(固定一固定式)。
  如图3-18所示，为使丝杠具有最大的刚度，它的两端可用双重支承，即推力轴承加深沟球轴承，并施加预紧拉力。这种结构方式不能精确地预先测定预紧力，预紧力的大小是由丝杠的温度变形转化而产生的。但设计时要求提高推力轴承的承载能力和支架刚度。

近年来出现一种滚珠丝杠轴承，其结构如图3-19所示。这是一种能够承受很大轴向力的特殊角接触球轴承，与一般角接触球轴承相比，接触角增大到60。，增加了滚珠的数目并相应减小滚珠的直径。这种新结构的轴承比一般轴承的轴向刚度提高两倍以上，使用极为方便。产品成对出售，而且在出厂时已经选配好内外环的厚度，装配调试时只要用螺母和端盖将内环和外环压紧，就能获得出厂时已经调整好的预紧力，使用极为方便。
