FANUC OC系统由哪些基本模块组成?
FANUC OC系统由控制单元，主轴和进给伺服单元以及相应的主轴电动机和进给电动机，CRT显示器，系统操作面板，机床操作面板，附加的UO接口板，电池盒，手摇脉冲发生器等部件组成。

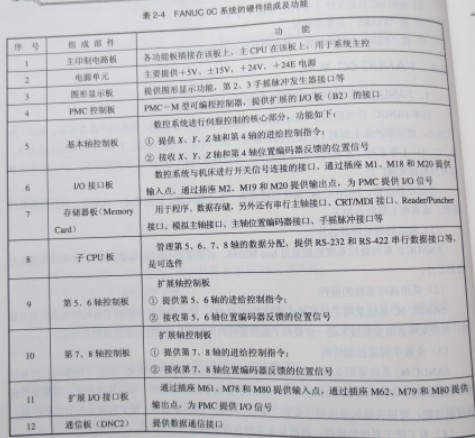

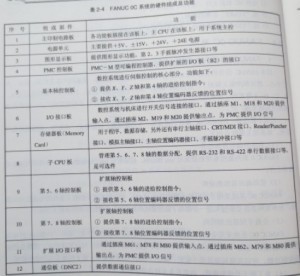

FANUC OC系统的数控单元为大板结构。基本配置包括:主印制电路板(PCB)、存储器板、图形显示板、可编程机床控制器板(PMC-M )、伺服轴控制板、UO接口板、子CPU板、扩展轴板、数控单元和DNC控制板。各板插在主印制电路板上，与CPU的总线相连。图2-14为FANUC OC系统数控单元结构图，图2-15为FANUC OTC系统构成框图。表2-4为FANUC OC系统的硬件构成及功能。
