FANUC OC系统的诊断数据有哪些?
FANUC OC系统具有独特的诊断数据，通过DGNOS/PARAM功能可以调用这些数据。当机床出现故障时，调用这些数据，可以观察机床的一些状态，为确诊机床故障提供依据。

下面介绍这些诊断数据。

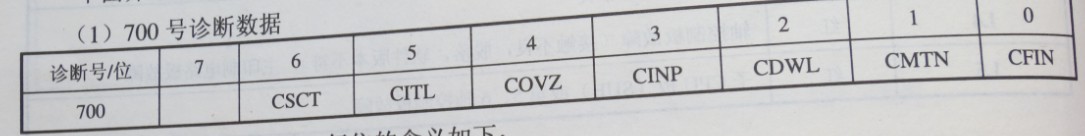

(1) 700号诊断数据
当信号状态为“1”时，每位的含义如下:
CSCT:等待主轴速度到达信号;
CITL:内部锁定信号接通，进给暂停;
covz:进给倍率选择开关在“0”位，进给暂停
CINP:(不用);
CDWL:正在执行G04暂停指令，进给暂停;
CMTN:正在执行轴进给指令;
CFIN:正在执行M. S. T辅助功能指令。

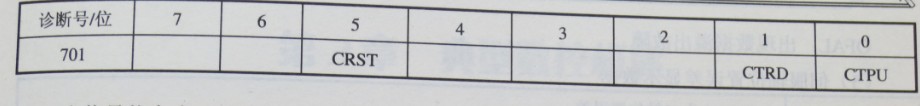

(2) 701号诊断数据
当信号状态为，“ 1”时，每位的含义如下:
CRST:紧急停机按钮，外部复位按钮或MDI面板复位按钮生效:
CTRD:正在通过纸带读入机输入数据；
CTPU:正在通过纸带穿孔机输出数据；

(3) 712号诊断数据
当信号状态为“1”时，每位的含义如下:
STP:该信号是伺服停止信号，在下列情况下出现:
①按下外部复位按钮时;
②按下急停按钮时;
③按下进给保持按钮时;
④按下操作面板上的复位键时:
⑤选择手动方式((JOG、HANDLFjsTEp)时
⑥出现其他故障报警时.
REST:急停、外部复位、或者按下面板上复位按钮:
EMS:按下急停按钮:
RSEB:按下复位按钮
CSU:按下急停按钮或者出现伺服报警。

(4)伺服系统的诊断数据
720为第1轴的诊断数据;721是第2轴的:722是第3轴的:723是第4轴的。
OVL:出现过载故障;
LV:出现电压不足故障:
OVC:出现过电流故障;
HCAL:出现电流异常故障;
H VAL:出现过电压故障;
DCAL:放电单元故障;
FBAL:出现编码器断线故障;
