如何对SIEMENS 810T/M系统的NC数据进行备份?
    系统的机床数据支持数控机床的运行，如果系统数据丢失，系统将不会正常工作，会造死成机。出现这种现象时，应将数据通过系统的RS 232C (V24)异步通信接口将程序、数据输入到系统存储器内，为实现这种操作使用西门子专用编程器或者通用计算机作为传输工具·使用通用计算机时。可采用SIEMENS V24专用软件PCIN来传输数据，PLC程序也可使用SIEMENS专用STEPS编辑软件送入.所以，要有数控机床磁盘数据备份，如果厂家没有提供备份，也可通过上述办法自己将数据传物出来，制作备份，需要备份的有下列文件:

①NC机床数据(%TEAI )
②PLC机床数据(%TEA2
③PLC梯形图(%PCA):
④PLC报苦文本(%PCP)
⑤设定数据(%SEA):
⑥R参数(%RPA):
⑦零点补偿(%ZOA);
⑧刀具补偿(%TOA):
⑨主程序(%MAP)
⑩子程序(%SPF)。

   为了防止系统由于后备电池没电或者模块损坏造成的系统数据丢失，必须把用户数据进行备份.备份方法之一就是把数据从数控系统中传入计算机.之后作为电子文件进行保存.出现问题后，用计算机再把备份文件传回。

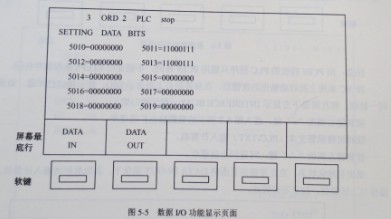

SIEMENS 810T/M系统报替文本和PLC程序的向外传输。，只能在系统初始化菜单中进行，另外在初始化菜单中还可以传输机床数据、设定数据和PLC数据。在通电之前把通信电缆一头插到系统集成面板上的通信接口上:另一头插到计算机COM1口上.数控系统通电，并使系统进入初始化菜单，按DATA IN-OUT下面的软键，在屏幕上出现设定数据页面如图5-5所示。

通常把通信设定致据设定成图5-5屏幕上所示的致据.即把通信口1设置成数据通信口。

在计算机一侧启动PCIN软件，设置通信参数如下:
COM NUMBER 1
BAURATE: 9600(波特率)
PARITY: EVEN(奇偶校验:偶校验)
2: STOPBIT(停止位)
7: DATABIT(数据位)
BINFILE: OFF
然后按NC系统集成面板上DATA OUT下面的软键，进入数据输出菜单，屏幕显示如图5-6所示。
在按屏幕Interface No.for data out右侧的方框输入1，即选择通信口1。

在音算机侧PCIN软件的DATA-IN(数据输入)菜单下，输入相应的文件名，在NC侧按相应的软健，即可把机床数据(NC-MD)、PLC数据(PLC-MD)、PLC程序(PLC-PRG)逐一传入计算机。如里右UMS数据.也可传回计算机保存。
