SIEMENS 810T/M系统与位置反馈信号是怎样连接的?
SIEMENS 810T/M系统与位置反馈信号是怎样连接的?

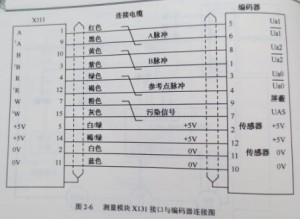

如图2-4所示，SIEMENS 81OT/M系统也是通过测量模块接收位置反馈信号的，一个测量模块块可以连接三个轴的位置反馈。测量模块上面三个X111. X121和X131接口是连接位位置反馈的.图2-6为测量模块接口X131与编码器的连接图。另两个接口X111和X121与X131是相同的。使用时要注意这三个接口的顺序。
