SIEMENS 840D系统NCU模块上的指示灯与开关有什么含义和功能?

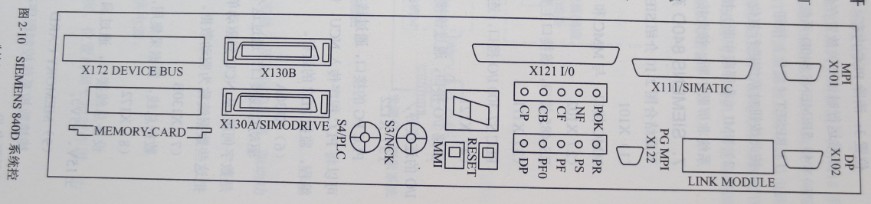

下面参考图2-10介绍SIEMENS 840D系统NCU模块上指示灯和开关的功能和含义。

(1)指示灯含义
1) NCK状态指示灯
    NCU模块上左面一组5个灯指示NCK的状态，具体含义如下:
    POK:电源提供的电压在允许的范围内(绿灯)，NCK工作电压正常时亮，否则不亮;
    NF:  NCK故障监控灯(红色)，正常时不亮，NCK有故障时亮;
    CF:  COM故障监控灯(红色)，正常时不亮，有故障时亮;
    CB:  OPI接口有数据传输时闪亮(黄色)，闪亮时说明有数据传输:
    CP:  MPi接口有数据传输时闪亮(黄色)，闪亮时说明有数据传输。

2) PLC状态指示灯
NCU模块上右面一组5个灯指示PLC的状态，具体含义如下:
PR:  PLC运行状态指示灯(绿灯)，正常工作时亮;
PS:  PLC停机状态指示灯(红灯)，正常时不亮，PLC停止时亮;
PF:  PLC故障指示灯(红灯)，正常时不亮，PLC出现故障时亮:
PFO: PLC强制状态指示灯‘正常时不亮;
DP:正常时不亮，指示没有PROFIBUS DP配置或没有故障;亮时指示故障。

(2) S3开关(NCK启动开关)的功能
位置0:运行状态;
位置1:清除NCK内存;
正常运行时要放置在0位。

(3) S4开关(PLC运行模式开关)的功能
位置0: PLC运行/编程模式;
位置1:PLC运行模式;
位置2: PLC停机模式;
位置3:清除PLC内存:
正常运行时该开关放置在位置Io

(4) SIEMENS 840D系统NCU模块上按钮的功能
1)RESET(复位)按钮
按此按钮对系统进行复位。
2) NMI(非屏蔽中断)按钮
系统非屏蔽中断，按此按钮完成NCK的热启动。
